Бездротовий контролер геліосистем — сонячного колектора

Контролер призначений для керування підігріванням води від сонячного колектора — тестова версія.

Підтримуються геліосистеми з одним і двома баками. Примусове підігрівання за розкладом і температурою. Принцип керування схожий зі стандартними контролерами геліосистем.

Контролер складається з 2 блоків:

• Вуличного, який безпосередньо керує виконавчими механізмами та працює з датчиками.

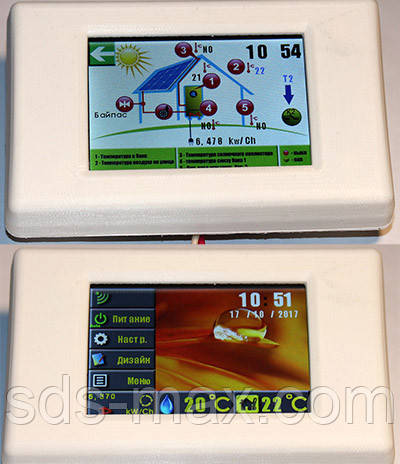

• Панелі керування, які монтуються на місце звичайної розетки або вимикача. Панель має кольоровий сенсорний дисплей і відбиває поточний час і одержувані з вуличного блока параметри.

На головному екрані дисплея зображається температура повітря на вулиці та температура води в основному баку. Також можуть схематично відтворюватися й усі поточні параметри. З блока дисплея здійснюється настроювання всієї системи.

Блок автоматики може працювати й без дисплея, тільки не забезпечуватиметься синхронізація часу та під час вимкнення живлення час буде втрачено.
Забезпечуються такі функції та можливості:
1. Керування електричним або газовим підігрівом води за умови збігу встановленого діапазону часу та температури — у встановлений час, якщо задана температура не досягнута, вмикається підігрівання;
2. Під час роботи з одним баком один вихід може бути скконфігурований для керування будь-яким споживачем за будь-яким датчиком;
3. Керування підкачувальним насосом для збільшення ефективності нагрівання від сонця. У разі досягнення заданої різниці температур між колектором і нижньою частиною бака вмикається насос для відведення тепла. Що менше температура колектора, то краща його ефективність;
4. Реалізований захист від закипання сонячного колектора — скидання тепла. У разі досягнення заданої температури в колекторі вмикається насос і клапан для скидання надмірно гарячої води з колектора;
5. Можлива робота з 2 баками — основним і додатковим із пріоритетом. Другий бак почне нагріватися, тільки якщо перший бак уже нагрівався до заданої температури. Другий бак може використовуватися як акумулятор для тривалого зберігання тепла, опалення або інших потреб;
6. Бездротове дистанційне керування контролером, автономна робота контролера;
7. Можливість роботи кількох систем на одній частоті;
8. Захист від замерзання колектора.

Технічні характеристики бездротового контролера для геліосистеми

Напруга живлення дисплея й блока автоматики, В 220 ± 10%
Максимальна комутована потужність ТЕНа підігрівання води, кВт 2,5
Максимальна комутована потужність інших виходів, кВт 1
Гранична сумарна під'єднана потужність усіх навантажень, кВт 2,5
Схеми роботи 1 бак, 2 баки
Діапазон вимірюваних температур по кожному входу, об -40... +140
Похибка вимірювання температури в робочому діапазоні, ос 1
входів для вимірювання температури 5
Тип датчика температури LM335 аналоговий
Входи цифрові (для зчитування стану або під'єднання датчика витрати) 1
Діапазон частот, МГц 433... 470*
Вихідна потужність передавачів, мВт 100*
Крок сітки каналами, МГц 0,4
Набувальна дальність зв'язку за прямої видимості М 1000*
* — у деяких країнах можуть відрізнятися норми по радіозв'язку. Тому характеристики можуть відрізнятися для деяких країн.

Інструкція — завантажити
